Защищенное помещение Гарант-1.

Защищенное помещение Гарант-1

Защищенное помещение «Гарант-1»

1. Назначение

Защита конфиденциальных переговоров от возможного использования систем негласного контроля информации:

— установленных в строительных конструкциях исходного помещения;
— дистанционных лазерных;
— вносимых в помещение радиосредств;
— вносимых в помещение проводных средств.

2. Принцип действия

Защита от утечки речевой информации по акустическому и вибрационным каналам осуществляется ослаблением речевых сигналов дополнительными облегченными защитными строительными конструкциями с последующим зашумлением ослабленных сигналов акустической помехой. Обеспечивается механическая развязка защитных конструкций от перекрытий с помощью виброизолирующих опор.

Защита от проводных и радио средств осуществляется с помощью ослабления сигналов сплошной экранной оболочкой по всей поверхности помещения с применением фильтрации сигналов в проводных, кабельных, воздуховодных коммуникациях, оконных и дверных проемов. Экранирование дверных проемов осуществляется ножевыми контактами, экранирование оконных проемов осуществляется металлической сеткой, экранирование воздуховодов осуществляется сотовыми волноводными решетками. Регистрация радиоизлучений, мощность которых превышает пороговую, осуществляется с помощью широкополосного индикатора электромагнитного поля.

3. Состав

Звукоизолирующая оболочка:
    — многослойные звукоизолирующие стены, пол и потолок;
    — виброизолирующие опоры;
    — глушители звука для воздуховодов;
    — акустические излучатели;
    — вибрационные излучатели;
    — генератор акустических помех;
    — контрольные микрофоны;

Экранирующая оболочка:
    — электромагнитный паяный экран;
    — экранированное окно;
    — экранированная дверь;
    — помехоподавляющие фильтры;
    — индикатор электромагнитного поля.

Паспорт.
Предписание на эксплуатацию.
Техническое описание и руководство по эксплуатации.

4. Технические данные

Эффективность электромагнитного экранирования не менее 40 дБ в диапазоне частот 30-1500 МГц.
Звукоизоляция не менее 20 дБ в звуковом диапазоне частот.
Отношение сигнал/помеха в виброакустических каналах утечки речевой не менее минус 18 дБ.

Вводимые инженерные коммуникации:
    — воздуховоды центральной приточно-вытяжной вентиляции;
    — система централизованного кондиционирования;
    — трубопроводы отопления;
    — электросиловые коммуникации;
    — слаботочные коммуникации;

Проверка защитных параметров и обслуживание всех элементов аппаратуры защиты из внутреннего объема защищенного помещения.
Снижение светопропускания окон за счет их электромагнитного экранирования не превышает 25 %.
Общая нагрузка на перекрытие исходного помещения в пересчете на равномерно распределенную нагрузку не превышает 200 кг/кв.м.
Допустимая нагрузка на пол защищенного помещения не более 250 кг/кв. м, для локальных предметов не более 400 кг/кв.м.

Суммарное уменьшение линейных размеров исходных помещений не превышает:
    — в плане – 400 мм;
    — по вертикали – 460 мм.

Сохранение в защищаемом помещении всех функциональных особенностей исходного помещения и его архитектурно-планировочных решений.

Условия эксплуатации помещения:
    — температура от 5° С до 40° С
    — относительная влажности 80% при температуре 25° С.

Предусмотрена световая индикация неплотного прикрытия двери защищенного помещения.

Уровень побочного акустического шума от аппаратуры зашумления не превышает санитарной нормы, предусмотренной для рабочих помещений административных зданий (50 дБА согласно ПС-45, СНиП II-л. 2-72).

zashishennoe pomeshenie garant 1

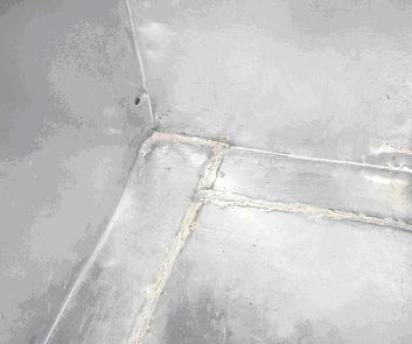

Элементы конструкции паяного электромагнитного экрана

zashishennoe pomeshenie garant 1 2

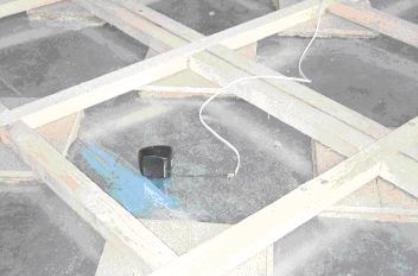

Обрешетка пола на виброизолирующих опорах
Акустический излучатель

zashishennoe pomeshenie garant 1 3

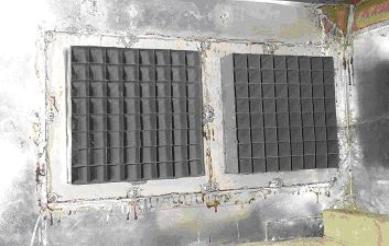

Вводы-выводы системы вентиляции с волноводными фильтрами

zashishennoe pomeshenie garant 1 4

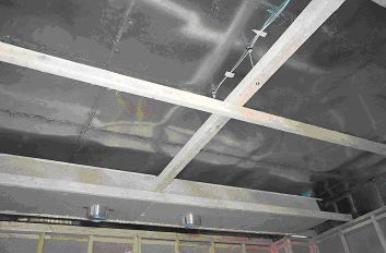

Наружная обшивка внутренних стен, шумоглушитель системы вентиляции,
виброзащищенный подвес несущей балки потолка

zashishennoe pomeshenie garant 1 5

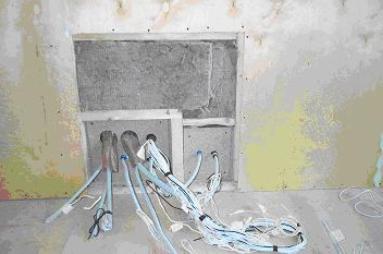

Вводы-выводы проводных и кабельных коммуникаций,
звукопоглотитель, черновая внутренняя обшивка стен и пола

zashishennoe pomeshenie garant 1 6

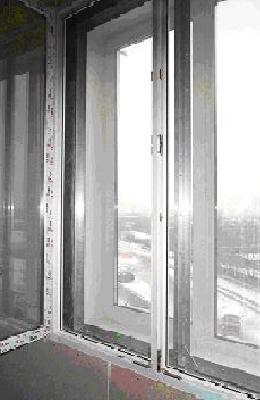

Экранировка и звукоизоляция оконного проема

zashishennoe pomeshenie garant 1 7
Аппаратура защиты

zashishennoe pomeshenie garant 1 8
Входная экранированная дверь
и внутренняя отделка помещения
